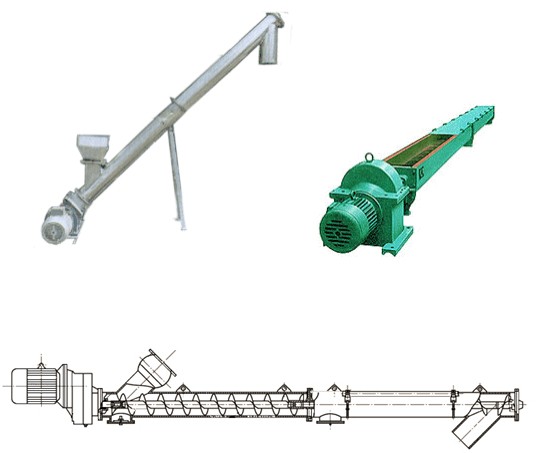

LS、GX型螺旋輸送機
摘要 已瀏覽 3118 次
LS型螺旋輸送機是按照JB/T7679－95《螺旋輸送機》標準設計制造，是GX型螺旋輸送機的換代產品。頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承、設有防塵密封裝置，軸瓦一般采用粉末冶金
LS、GX型螺旋輸送機是我國最早定型生產的通用性生產設備。
概述:
LS型螺旋輸送機是按照JB/T7679－95《螺旋輸送機》標準設計制造，是GX型螺旋輸送機的換代產品。頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承、設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接，拆卸螺旋時，不用移動驅動裝置，拆卸吊軸承時不用移動螺旋軸，不拆卸蓋板可以潤滑吊軸承，整機可靠性高，壽命長，適應性強，安裝維修方便。
規格：
規格：
LS、GX型螺旋輸送機規格及技術參數見下表，長度從3.5米到80米，標準間隔0.5米一檔，驅動裝置分兩種，CI制法－－螺旋機長度小于35米時單端驅動，C2制法－－螺旋機長度大于35米時雙端驅動。
螺旋輸送機廣泛應用于各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，適用于水平或傾斜輸送粉塵、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等，物料溫度小于200℃。輸送機不適于輸送易變質的、粘性大的、易結塊的物料。
本產品可以將物料均勻地喂送到下道工序中，在驅動裝置中電動機帶動減速機，再由聯軸器傳遞給螺旋軸，當物料從進料口進入后，在螺旋葉片的作用下將物料均勻輸出?？奢斔头蹱?、粒狀、小塊物料、及渣狀的物料；在化工、建筑、食品、煤業等行業中廣泛使用。
優點：
1、結構簡單、橫截面尺寸小、成本低；
2、便于中間加載或卸載；
3、操作簡單、方便；
4、輸送進程中物料與外界隔離、密封性好
螺旋輸送機選型須知:
●本系列設備如用戶對驅動裝置有具體要求，需詳細注明。
●用戶根據工藝需要選擇所匹配的設備時，需注明型號規格及技術要求，并提供設備布置條件和所輸送物料 的特性。
●必要時用戶可提供現場實際情況或設計要求，我公司協助用戶設計選型，并根據現場對設備的具體要求提 供詳細的配套設計方案。
●用戶根據工藝需要選擇所匹配的設備時，需注明型號規格及技術要求，并提供設備布置條件和所輸送物料 的特性。
●必要時用戶可提供現場實際情況或設計要求，我公司協助用戶設計選型，并根據現場對設備的具體要求提 供詳細的配套設計方案。
LS型、GX型螺旋輸送機主要技術參數:
|
LS型
|
100
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000
|
1250
|
|
GX型
|
|
|
200
|
250
|
300
|
400
|
500
|
|
|
|
|
|
螺旋直徑D（mm）
|
100
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000
|
1250
|
|
螺速S（mm）
|
100
|
160
|
200
|
250
|
315
|
355
|
400
|
450
|
500
|
560
|
630
|
|
轉速n（mm）
|
140
|
120
|
90
|
90
|
75
|
75
|
60
|
60
|
45
|
35
|
30
|
|
輸送量Q（Φ=0.33m3/h）
|
2.2
|
7.6
|
11
|
22
|
36.4
|
66.1
|
93.1
|
160
|
223
|
304
|
458
|
|
功率Pdl=10m（kw）
|
1.1
|
1.5
|
2.2
|
2.4
|
3.2
|
5.1
|
5.1
|
8.6
|
12
|
16
|
24.4
|
|
功率Pdl=30m（kw）
|
1.6
|
2.8
|
3.2
|
5.3
|
8.4
|
11
|
15.3
|
25.9
|
36
|
48
|
73.3
|
|
轉速n（r/min）
|
120
|
90
|
75
|
75
|
60
|
60
|
45
|
45
|
35
|
30
|
20
|
|
輸送量Q（Φ=0.33m3/h）
|
1.9
|
5.7
|
9.3
|
18
|
29.1
|
52.9
|
69.8
|
125
|
174
|
261
|
305
|
|
功率Pdl=10m（kw）
|
1.0
|
1.3
|
1.8
|
2.1
|
2.9
|
4.1
|
4.7
|
6.8
|
9.6
|
14.1
|
16.5
|
|
功率Pdl=30m（kw）
|
1.5
|
2.3
|
3.0
|
4.5
|
7
|
8.9
|
11.6
|
20.4
|
28.3
|
42.4
|
49.5
|
|
轉速n（r/min）
|
90
|
75
|
60
|
60
|
45
|
45
|
35
|
35
|
30
|
20
|
16
|
|
輸送量Q（Φ=0.33m3/h）
|
1.4
|
4.8
|
7.4
|
15
|
21.8
|
39.6
|
54.3
|
97
|
149
|
174
|
244
|
|
功率Pdl=10m（kw）
|
0.9
|
1.2
|
1.6
|
1..9
|
2.5
|
3.4
|
4.3
|
5.4
|
8.1
|
9.5
|
13.3
|
|
功率Pdl=30m（kw）
|
1.2
|
2.2
|
2.6
|
3.8
|
5.4
|
6.8
|
9.2
|
16
|
24.4
|
28.6
|
39.9
|
|
轉速n（r/min）
|
75
|
60
|
45
|
45
|
35
|
35
|
30
|
30
|
20
|
16
|
13
|
|
輸送量Q（Φ=0.33m3/h）
|
1.2
|
3.8
|
5.6
|
11
|
17
|
31.7
|
46.5
|
83.1
|
99.3
|
139
|
199
|
|
功率Pdl=10m（kw）
|
0.75
|
1.1
|
1.5
|
1.6
|
2.1
|
3.1
|
3.7
|
4.6
|
5.7
|
7.7
|
11
|
|
功率Pdl=30m（kw）
|
1.1
|
1.8
|
2.3
|
3.4
|
4.4
|
5.6
|
8
|
14
|
16.7
|
23.
|
33
|
注：表中功率為水平布置，水泥λ＝1.9，容重1.13t/m3(或散煤λ=3.4，容量0.61t/m3）
